養(yǎng)殖防滲膜防滲性能拉滿！這5個實用方法必須收藏
瀏覽次數(shù)：次信息來源：泰安佳路通工程材料有限公司發(fā)布時間：2025/7/1

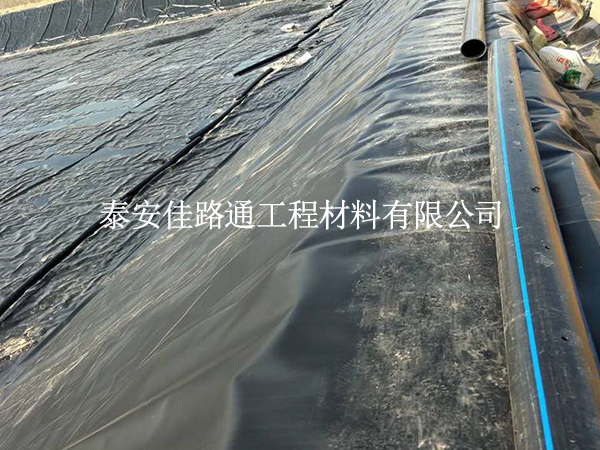

養(yǎng)殖防滲膜的防滲性能直接影響?zhàn)B殖**和經(jīng)濟效益，稍有滲漏，不僅會造成水資源浪費，還可能污染周邊環(huán)境。如何讓防滲膜發(fā)揮**大效能，實現(xiàn)滴水不漏？掌握這5個實用方法，輕松提升防滲膜防滲性能！一、選對膜材：好性能從源頭開始1、認準材質(zhì)標準：優(yōu)先選擇高密度聚乙烯（HDPE）材質(zhì)的防滲膜，其密度高、分子結構緊密，防滲性能遠超普通材質(zhì)。國家標準規(guī)定，HDPE防滲膜的滲透系數(shù)需≤1.0×10⁻¹² cm/s，購買時要查看產(chǎn)品檢測報告，確認該指標達標。2、關注厚度與克重：根據(jù)養(yǎng)殖需求選擇合適厚度的膜材，一般魚塘、蝦塘等淺水區(qū)養(yǎng)殖，0.5 - 0.8mm厚度即可；若用于沼氣池、污水池等對防滲要求更高的場景，建議選擇1.0 - 1.5mm厚度。同等材質(zhì)下，克重越高，膜材越密實，防滲性能也越好 。3、警惕回收料陷阱：全新料生產(chǎn)的防滲膜性能穩(wěn)定、使用壽命長；而摻有回收料的膜材，內(nèi)部雜質(zhì)多、孔隙率大，容易出現(xiàn)滲漏。購買時可通過觀察膜面光澤度、聞氣味判斷，全新料膜材表面光滑、無異味。二、規(guī)范焊接：無縫連接是關鍵1、嚴格參數(shù)控制：焊接溫度、速度和壓力直接影響焊縫質(zhì)量。以0.8mm厚的HDPE膜為例，焊接溫度需控制在280 - 320℃，焊接速度0.8 - 1.2m/min，壓力適中確保膜材充分熔合。焊接前務必在小塊膜材上試焊，觀察焊縫效果，調(diào)整至**佳參數(shù)后再正式施工。2、雙重質(zhì)量檢測：每完成一段焊接，先進行目視檢查，查看焊縫是否平整、無漏焊、無氣泡；再使用真空檢測儀進行密封性測試，將真空罩覆蓋在焊縫上，抽氣至真空度20 - 30kPa，保壓30秒無泄漏，才算合格。發(fā)現(xiàn)問題及時用擠壓式焊接機補焊。3、特殊部位加強：在養(yǎng)殖池拐角、管道穿膜等特殊部位，采用補丁法加強焊接。補丁尺寸比破損或接縫處大10 - 15cm，四周焊接寬度不小于15cm，確保薄弱環(huán)節(jié)防滲無死角。三、地基處理：打好防滲“基礎戰(zhàn)”1、徹底清理雜物：施工前必須清除場地內(nèi)的石塊、樹根、金屬等尖銳物，哪怕細小的石子也可能刺穿防滲膜。建議使用耙子、磁鐵等工具多次清理，必要時可對場地進行平整碾壓。2、保證地基壓實度：采用分層壓實法處理地基，每層厚度不超過30cm，壓實度需達到90%以上。尤其是池壁邊坡等位置，壓實度不足容易導致地基沉降，拉裂防滲膜�？赏ㄟ^環(huán)刀法檢測壓實度，確保地基穩(wěn)固。3、設置排水層：在地基與防滲膜之間鋪設一層10 - 15cm厚的砂墊層或土工布，既能緩沖地基對膜材的壓力，又能有效排水，防止積水頂托防滲膜，影響防滲效果。四、日常維護：延長防滲壽命有訣竅1、定期巡查檢測：養(yǎng)殖過程中，每月至少對防滲膜進行一次全面檢查，重點查看膜面是否有破損、焊縫是否開裂，發(fā)現(xiàn)問題及時修補。尤其是投喂、捕撈等作業(yè)頻繁區(qū)域，更要加強檢查。2、避免機械損傷：禁止使用尖銳工具觸碰防滲膜，如需要在膜面上進行施工，必須鋪設木板等保護材料。養(yǎng)殖設備的移動、安裝過程中，也要注意避免刮擦、碾壓膜面。3、防止陽光暴曬：長期暴曬會加速膜材老化，降低防滲性能。建議在防滲膜上覆蓋一層20 - 30cm厚的土層或土工布，既能保護膜材，又能起到保溫隔熱作用。五、新技術應用：科技賦能防滲升級1、復合防滲膜：采用兩層或多層材料復合而成的防滲膜，如HDPE膜與土工布復合，不僅防滲性能更強，還能**膜材的抗拉、抗穿刺能力，適用于對防滲要求較高的養(yǎng)殖場景。2、納米防滲技術：部分新型防滲膜采用納米級材料填充，進一步降低膜材的孔隙率，使?jié)B透系數(shù)達到更低水平，大幅提升防滲性能，且具有更好的耐化學腐蝕能力。提升養(yǎng)殖防滲膜的防滲性能，需要從選材、施工、維護等多個環(huán)節(jié)入手。掌握這些實用方法，就能為養(yǎng)殖工程筑牢防滲屏障，避免因滲漏帶來的損失。如果在實際操作中還有疑問，歡迎在評論區(qū)留言交流！
